Dati 3D Dense Image Matching
Nello scorso decennio il laser scanner aereo (LiDAR) era considerato il mezzo più vantaggioso, efficiente e rapido per fornire nuvole dense di punti 3D e modellare superfici e terreno in modo accurato. La tecnica fotogrammetrica appariva interattiva e laboriosa e non in grado di fornire gli stessi risultati. Recentemente, grazie ai miglioramenti dei sensori ottici e, soprattutto, a nuovi algoritmi (dense image matching), la fotogrammetria è riemersa come una tecnologia competitiva e in grado di fornire, in maniera automatica, nuvole di punti 3D e modelli digitali della superficie geometricamente paragonabili a quelli ottenuti con strumentazione attiva, anche per grandi aree.
Tecnologie utilizzate e modalità di esecuzione
Fase preliminare alla produzione di un modello 3D con “Dense Image Matching” è l’esecuzione di un rilievo fotogrammetrico (da aereo o UAV) con un’elevata sovrapposizione tra le immagini sia trasversalmente che longitudinalmente.
Successivamente, grazie all’utilizzo di software di ultima generazione, è possibile estrarre una nuvola di punti 3D attraverso l’individuazione di corrispondenze tra primitive estratte in due o più immagini e la stima delle corrispondenti coordinate 3D con modelli di collinearità o proiettivi.
Servizi correlati
Prodotti del servizio
La nuvola di punti 3D viene opportunamente elaborata per produrre un DSM (Digital Surface Model) e un DTM (Digital Terrain Model). Il DSM è una superficie che esprime l’altimetria complessiva di un dato territorio, compresi tutti i manufatti, gli edifici e le opere presenti. Il DTM mostra invece la morfologia del terreno nudo depurato dalle opere, le infrastrutture e la vegetazione presente.
Tale modelli consentono di produrre visualizzazioni tematiche quali ad esempio:
- modello delle superfici e delle volumetrie dell’edificato urbano
- modello per visualizzare la potenzialità energetica degli edifici con fonti rinnovabili
- visualizzare le aree potenzialmente allagabili a seguito di eventi meteorologici intensi
- visualizzare le aree impermeabili
- valutare il verde urbano, ecc…
Soluzioni innovative che utilizzano dati 3D Dense Image Matching
Trasformazioni dell’uso del suolo
Progetti sviluppati che utilizzano la tecnologia
Nuove Tecnologie per conoscere la Città Metropolitana di Venezia

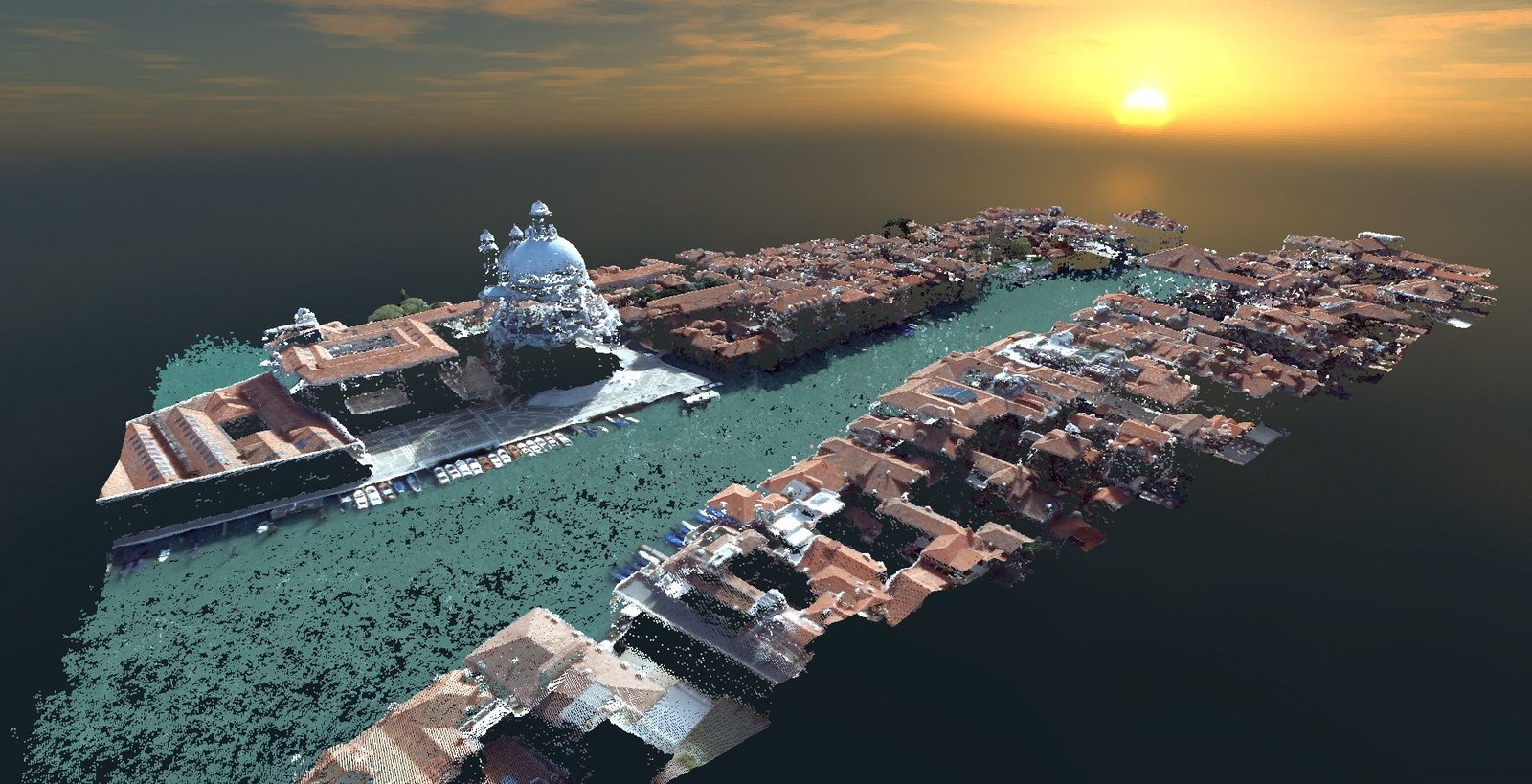

Il modello 3D ricavato dal Dense Image Matching su Venezia (Madonna della Salute)

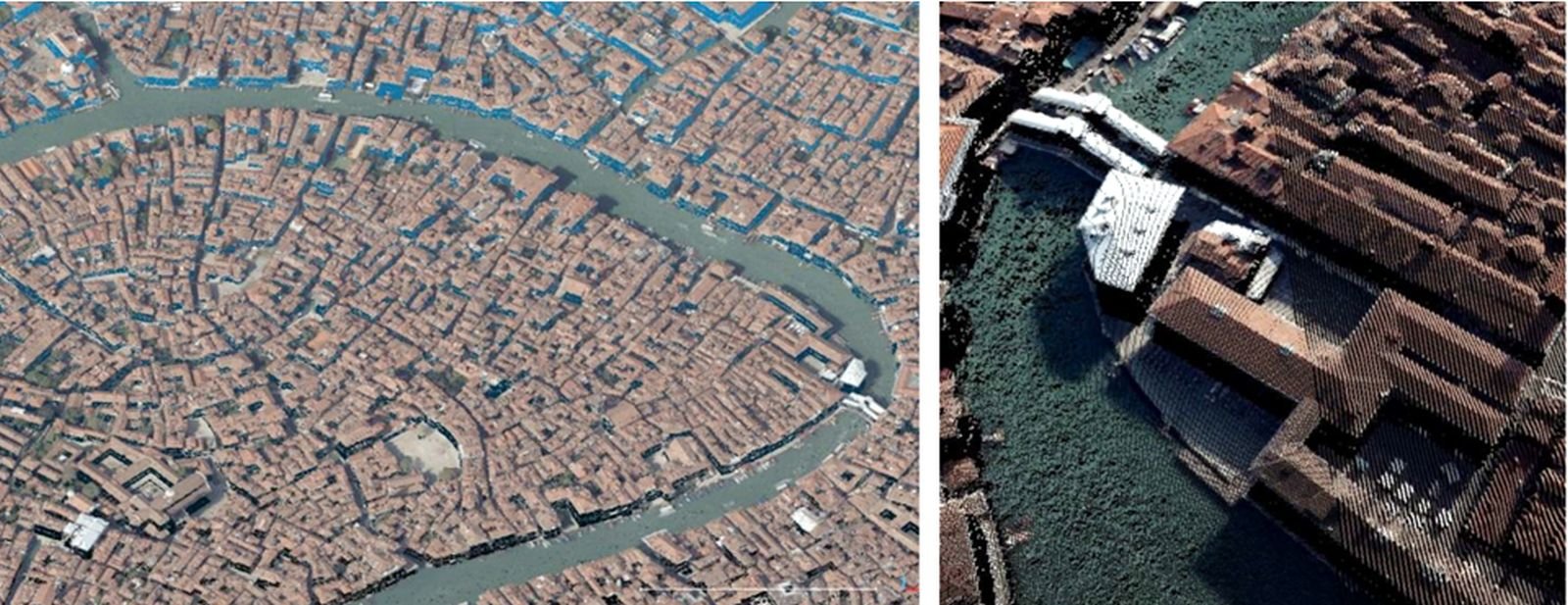

La nuvola di punti 3D con tessitura RGB su Venezia (Canal Grande e Ponte di Rialto)
Il Modello Digitale delle Superfici (DSM) ricavato dal Dense Image Matching
La classificazione tematica ricavata utilizzando le ortofoto multispettrali e il modello 3D

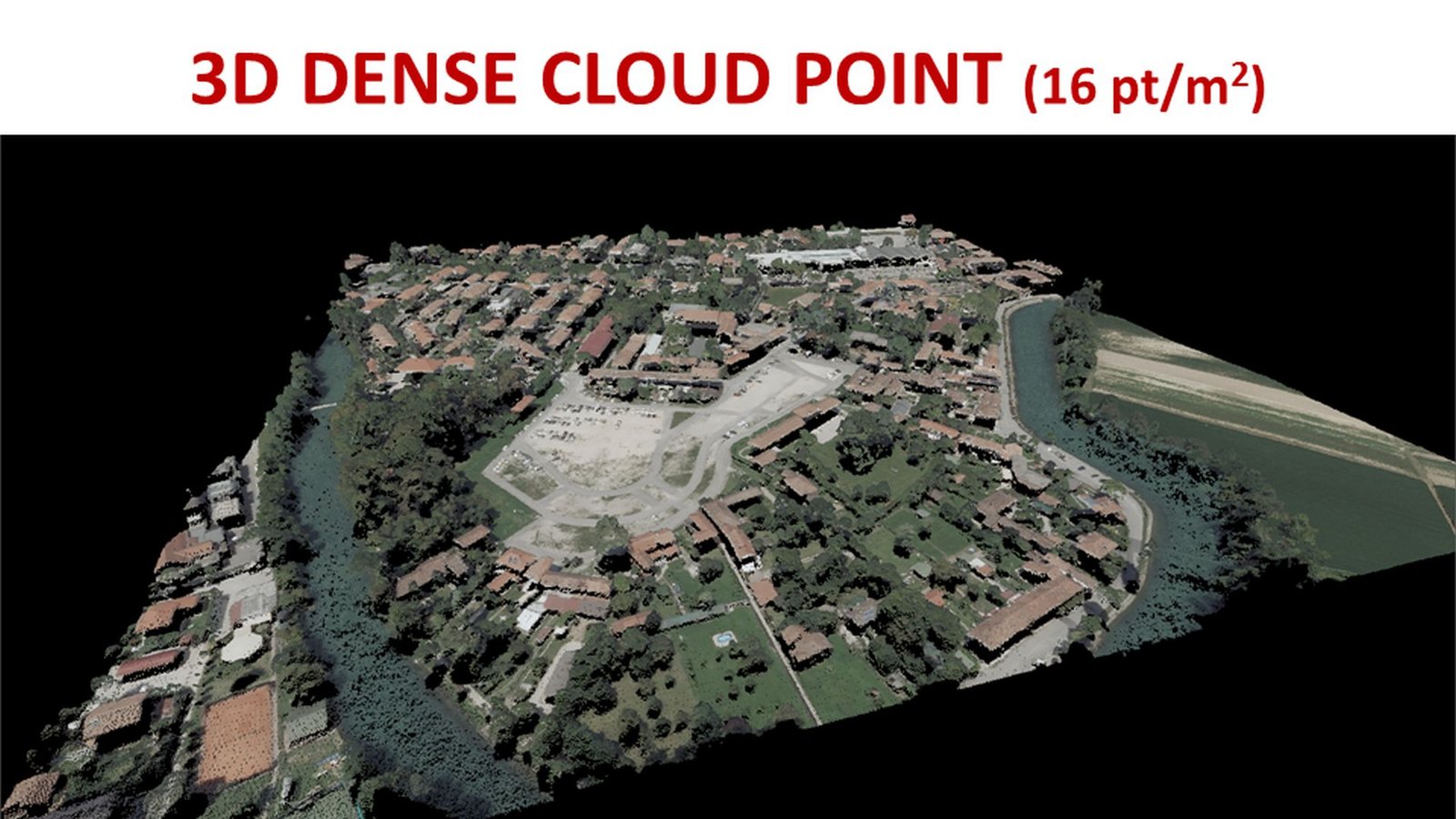

Il modello 3D "Dense Cloud Point" su un'area di Treviso

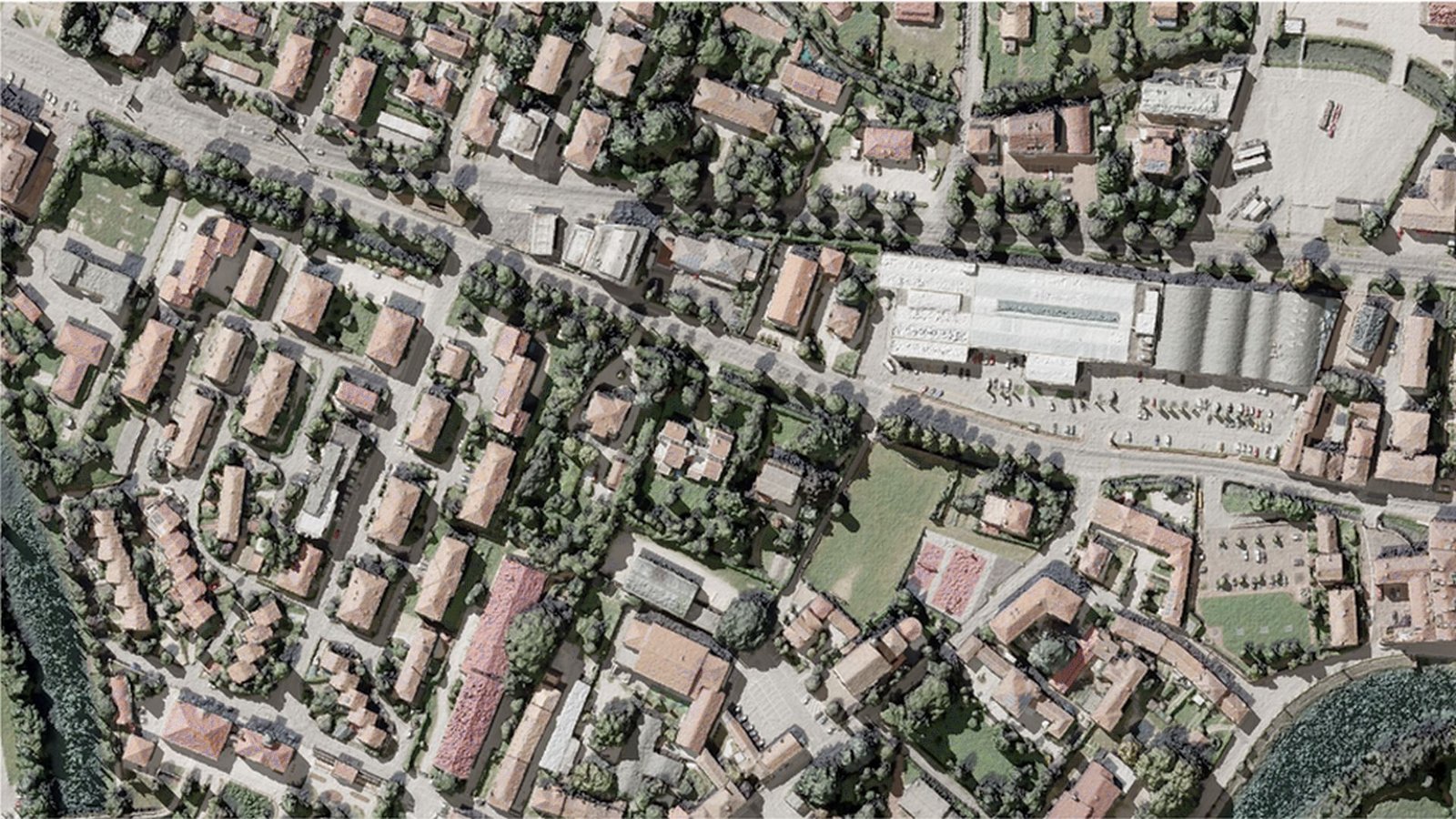

Il risultato della fusione tra modello 3D e ortofoto

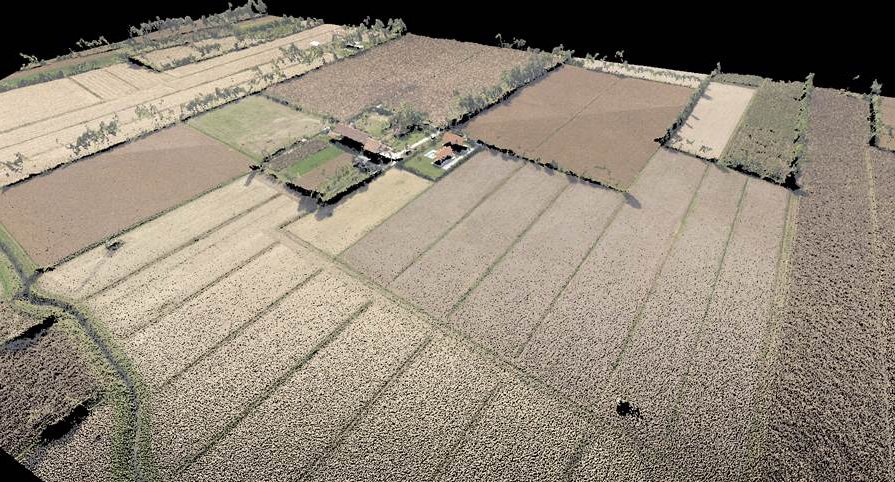

Una nuvola di punti 3D estratta da un rilievo aereo su area agricola

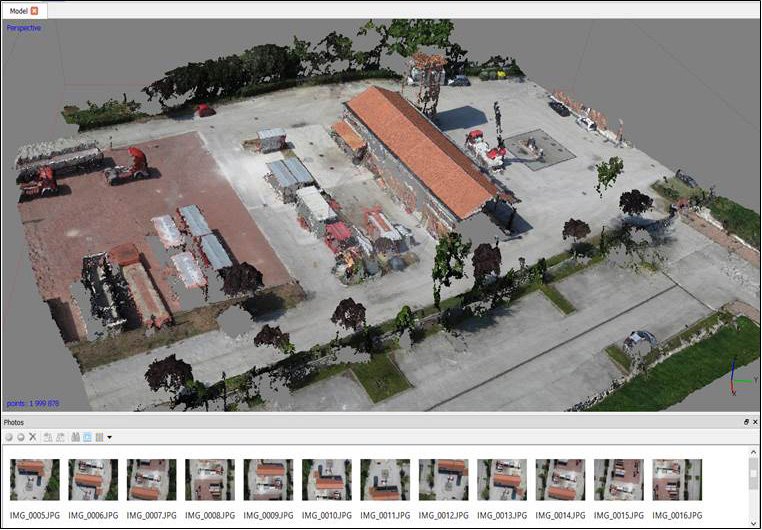

Una nuvola di punti 3D estratta da un rilievo con UAV

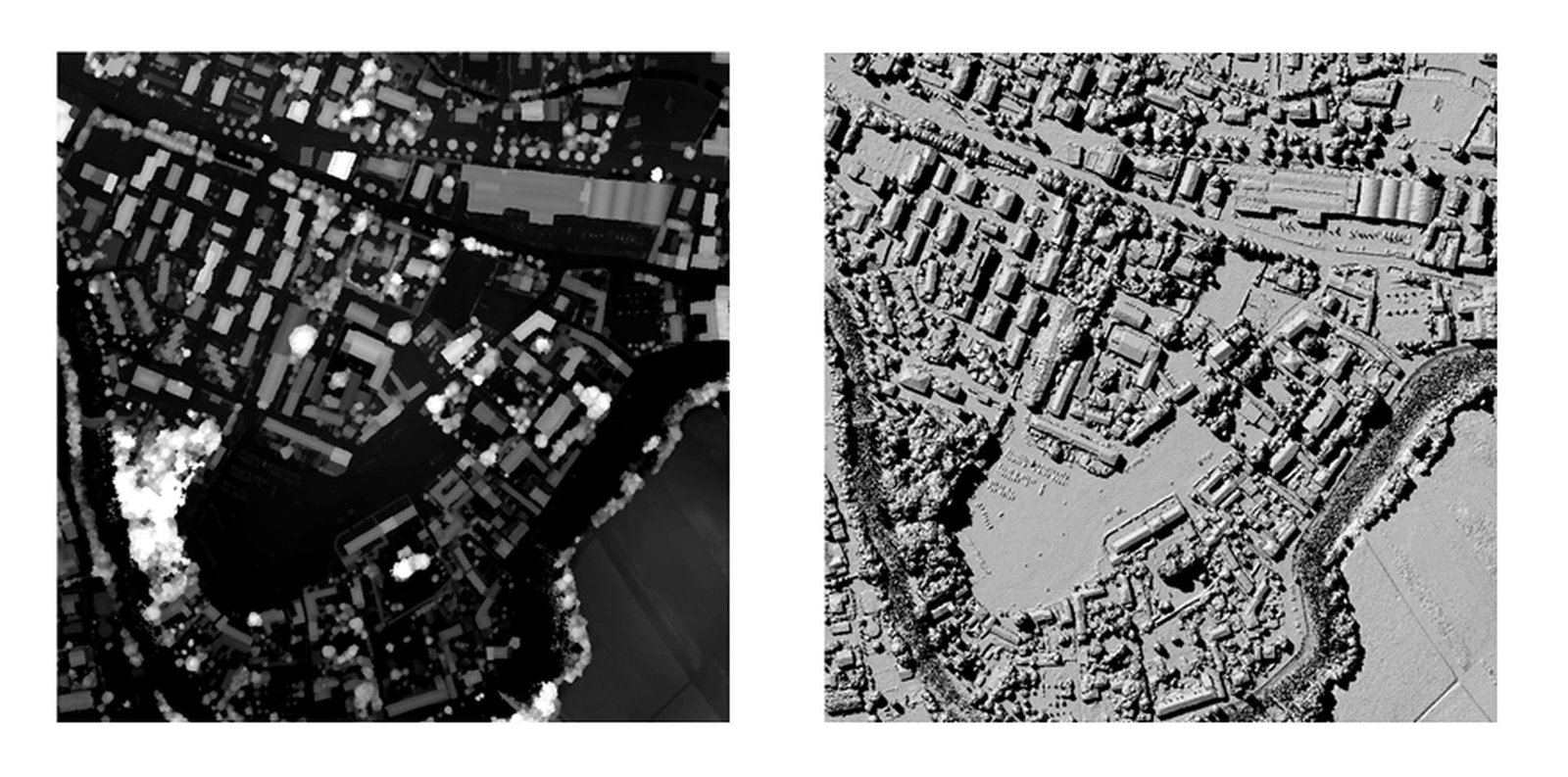

Il DSM estratto dalla nuvola di punti "Dense Image Matching"

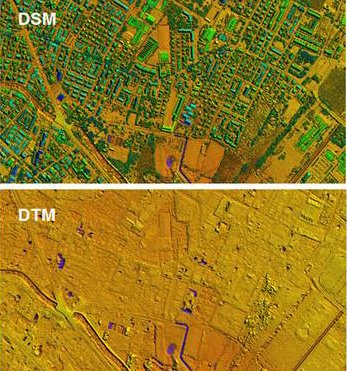

Il DSM e DTM
